Tryckande Gasfjäder G6-15

Beställningssortiment

Tryckade gasfjädrar

extrautrustning_gasfjadrar.pdf

Valfri tryckkraft mellan 40N - 400N

Kraftökning fullt komprimerad: 22%

Kolvstång: Ø6 mm, hårdförkromad

Cylinderrör: Ø15,6 mm, svartlackerat

Gängtappar: M5

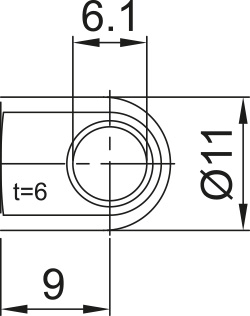

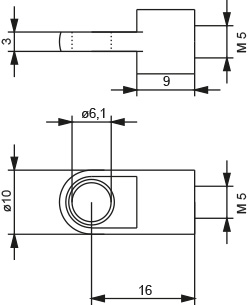

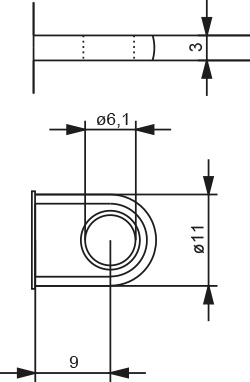

Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 40N - 400N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.

Möjlig extrautrustning: Fettkammare /4, ventil i cylinderände /5, skyddsrör /6, dämpning under hela slagrörelsen /7, tätning för låg temperatur /LT, tätning för hög temperatur /HT, friktionselement /FE.

Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.


Slaglängd (S)	Cylinderlängd (C)	Längd utan anslutningar (L±2)
20 mm	75 mm	95 mm
30 mm	85 mm	115 mm
40 mm	95 mm	135 mm
50 mm	105 mm	155 mm
60 mm	115 mm	175 mm
70 mm	125 mm	195 mm
80 mm	135 mm	215 mm
100 mm	155 mm	255 mm
110 mm	165 mm	275 mm
120 mm	175 mm	295 mm
140 mm	195 mm	335 mm
150 mm	205 mm	355 mm
160 mm	215 mm	375 mm
170 mm	225 mm	395 mm
180 mm	235 mm	415 mm
190 mm	245 mm	435 mm
200 mm	255 mm	455 mm
220 mm (max. 350N)	275 mm	495 mm
250 mm (max. 280N)	305 mm	555 mm
300 mm (max. 200N)	355 mm	655 mm
