Tryckande Gasfjäder G10-23

Beställningssortiment

Tryckade gasfjädrar

extrautrustning_for_gasfjadrar_5.pdf

Valfri tryckkraft mellan 100N - 1200N

Kraftökning fullt komprimerad: 30%

Kolvstång: Ø10 mm, hårdförkromad

Cylinderrör: Ø23 mm, svartlackerat

Gängtappar: M8

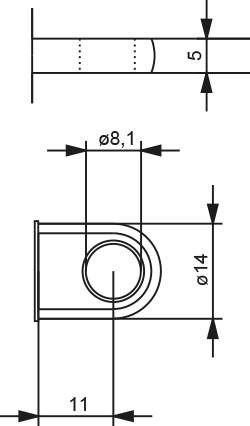

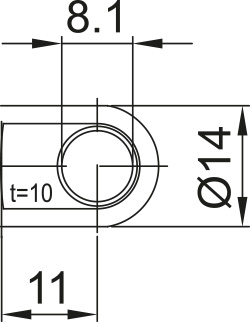

Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 100N - 1200N. Lägg till anslutning på kolvstång respektive cylinderrör.

Möjlig extrautrustning: Avstrykare /1, sidomonterad ventil /2, fettkammare /4, ventil i cylinderände /5, skyddsrör /6, dämpning under hela slagrörelsen /7, mekanisk låsning /8, tätningssystem /B3, tätning för låg temperatur /LT, tätning för hög temperatur /HT, friktionselement /FE.

Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.


Slaglängd (S)	Cylinderlängd (C)	Längd utan anslutningar (L±2)
40 mm	110 mm	150 mm
50 mm	120 mm	170 mm
60 mm	130 mm	190 mm
80 mm	150 mm	230 mm
85 mm	155 mm	240 mm
100 mm	170 mm	270 mm
120 mm	190 mm	310 mm
140 mm	210 mm	350 mm
150 mm	220 mm	370 mm
160 mm	230 mm	390 mm
180 mm	250 mm	430 mm
200 mm	270 mm	470 mm
220 mm	290 mm	510 mm
250 mm	320 mm	570 mm
270 mm	340 mm	610 mm
300 mm	370 mm	670 mm
325 mm	395 mm	720 mm
350 mm (max. 1000N)	420 mm	770 mm
400 mm (max. 870N)	470 mm	870 mm
450 mm (max. 680N)	520 mm	970 mm
500 mm (max. 560N)	570 mm	1070 mm
